國家集成電路產業投資基金三期于5月24日正式成立，注冊資本達3440億元人民幣。

大基金三期的注冊資本超過前兩期之和，規模超預期，將加速推動本土半導體產業發展。

當前國家層面不斷強調集成電路產業重要性和產業鏈自主可控必要性，并從政策和市場兩方面推動行業發展。

前文我們?nèi)媸崂砹?存儲芯片?和?光刻膠?產業鏈，本文重點梳理半導體設備產業鏈關鍵環節和產業格局。

在自主安全和國產替代背景下，本土化成為趨勢，半導體設備進口替代邏輯持續強化。

半導體設備是奠定半導體產業發展的基石，其支出的增加很大程度源于先進制程的突破帶來的建設成本激增。隨著晶圓廠加速國產設備導入，半導體設備各環節國產替代有望加速發展。

SEMI預測2025年全球300nm設備支出將首次超過1000億美元，2027年將達到1370億美元的歷史新高。我國未來四年將保持每年300億美元以上的投資規模，持續擴產12英寸晶圓代工產能。

半導體設備行業概覽

半導體產業鏈分為上游支撐產業，中游制造產業，下游應用產業。

半導體設備是半導體支撐產業，也是上游空間最廣戰略價值最重要的部分。

半導體設備泛指用于生產各類半導體產品所需的生產設備。年產值約為數百億美元，在行業總產值中占比并不大，但支撐著年產值數千億美元的半導體行業和數萬億美元的電子信息行業。

作為一代工藝發展的前提，半導體設備的性能提升對所有下游產品和應用的變革起著決定性的先導作用，是極需實現國產化的關鍵領域。

半導體產業鏈框架：

??

資料來源：行行查

芯片設計、晶圓制造和封裝測試等需在設備技術允許的范圍內設計和制造，設備的技術進步又反過來推動半導體產業的發展。

典型的集成電路制造產線設備投資中，芯片制造及硅片制造設備投資占比約80%，是集成電路制造設備投資中的最主要部分。

??

半導體設備主要分為前道工藝設備（晶圓制造）和后道工藝設備（封裝測試）：

在前道晶圓制造中，可分為7大工藝，分別為氧化/擴散、光刻、刻蝕、離子注入、薄膜沉積、清洗和金屬化，所對應的專用設備主要包括氧化/擴散設備、光刻設備、刻蝕設備、清洗設備、離子注入設備、薄膜沉積設備、機械拋光設備等。

后道設備包括減薄、劃片、打線、Bonder、FCB、BGA 植球、檢查、測試設備等。

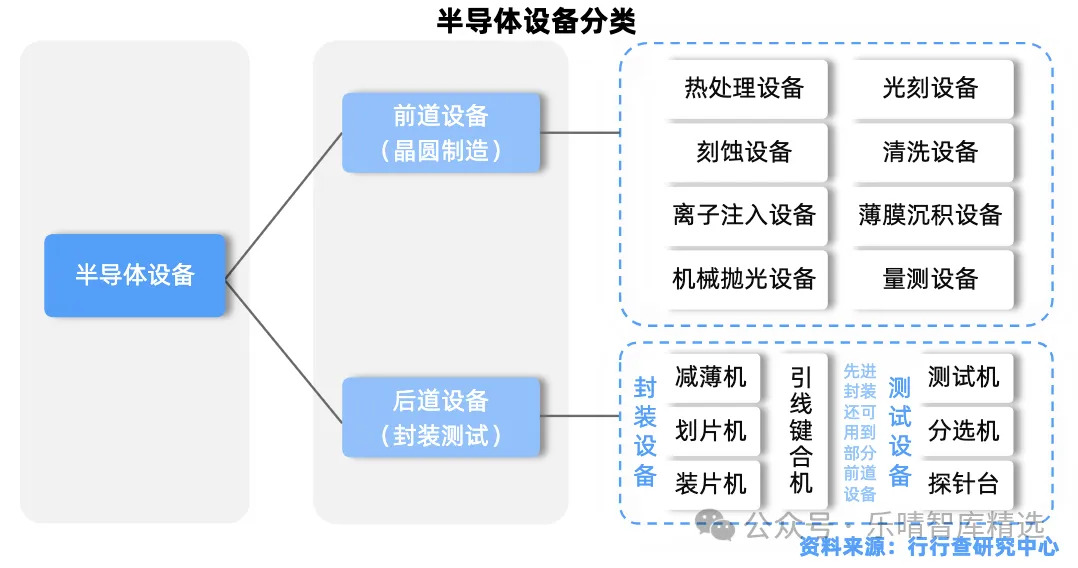

半導體設備分類：

??

資料來源：行行查

半導體核心設備梳理

硅片制造是半導體加工的第一大環節。

硅片制造過程中涉及的設備主要分為生長爐以及其他加工設備，后者包括切割機、磨片機、刻蝕機、拋光機、清洗機等。

硅片在經過研磨，拋光，切片后形成硅晶圓片，也就是晶圓。

??

晶圓制造的工藝流程主要包括擴散、光刻、刻蝕、離子注入、薄膜生長、拋光、金屬化。典型的晶圓制造過程復雜耗時，需要花費6-8周的時間，涵蓋350多道步驟。

晶圓制造過程中，主要運用到的核心設備有薄膜沉積設備、光刻設備和刻蝕設備。此外，PVD、清洗和量測設備市場規模位于第二梯隊。

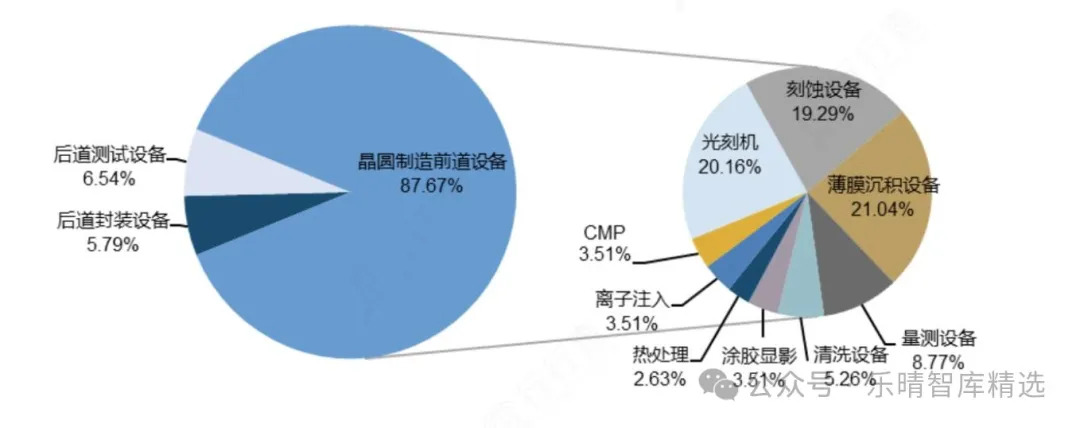

薄膜沉積、光刻和刻蝕設備是最重要的三大前道設備。價值量占比遠超其他設備，各自所占市場規模達到均接近20%。

??

01 ?刻蝕設備

集成電路制造主要通過薄膜沉積、光刻和刻蝕三大工藝循環，將所有光罩的圖形逐層轉移到晶圓上。

刻蝕作為晶圓前道生產工藝中最重要的三類設備之一，價值量占比達到19.2%。

芯片從2D到3D的演變，刻蝕設備迎來量價齊升。

先進芯片從平面結構過渡到復雜的三維架構，晶體管結構的復雜度的提升，對于刻蝕技術提出了更高的要求。

刻蝕技術主要分為干法刻蝕與濕法刻蝕。

干法刻蝕是目前主流的刻蝕技術，主要利用反應氣體與等離子體進行刻蝕。

濕法刻蝕利用化學試劑與被刻蝕材料發生化學反應進行刻蝕。

等離子體刻蝕設備是除光刻機以外最關鍵的微觀加工設備，是制程步驟最多、工藝過程開發難度最高的設備。

由于光刻機的波長限制和2維芯片到3維芯片的發展，等離子體刻蝕設備越來越成為關鍵制約設備，也成為十大類關鍵設備市場最大的一類。

刻蝕工藝圖示：

??

全球刻蝕設備市場格局高度集中，海外三大廠商寡頭壟斷，占據總市場份額的約90%。

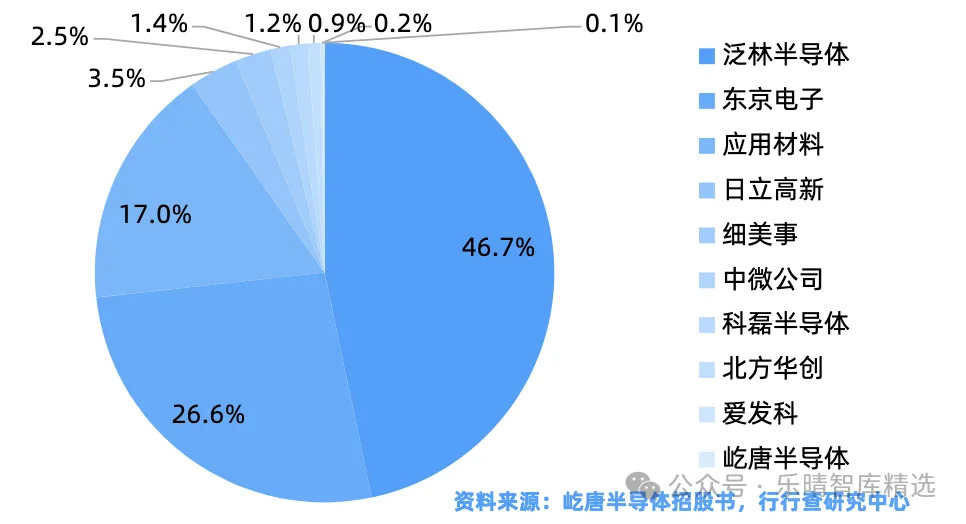

據Gartner數據，全球刻蝕機的市場份額被泛林半導體（46.7%）、東京電子（26.6%）和應用材料（17%）三巨頭主導。

國內刻蝕機的國產化率達到20%，國內廠商中，中微公司、北方華創等企業在刻蝕機領域具有較強的競爭力，成為國內刻蝕機行業的領軍企業。

??

北方華創生產的設備包括刻蝕、薄膜、清洗、爐管種類中的所有產品，占該行業所有產品的60%，其中刻蝕產品中的硅刻蝕，薄膜產品中的PVD、管式CVD、LPCVD為北方華創的傳統優勢。

北方華創ICP刻蝕國內領先，12寸CCP晶邊刻蝕機Accura BE已經推出并量產，2024年3月已發布12英寸雙大馬士革CCP刻蝕機。

中微公司開發的12英寸高端刻蝕設備已經在從28nm以下節點量產；在3D NAND中，公司的等離子體刻蝕設備已應用于128層及以上的量產，新開發的用于超高深寬比掩膜刻蝕的ICP設備在生產線上驗證順利，

全球刻蝕設備市場規模持續增長，預計2025年將增長至155億美元，其中主要為等離子刻蝕的干法刻蝕的占比超過90%。

??

02 ?薄膜沉積設備

薄膜沉積是指在基底上沉積特定材料形成薄膜，使之具有光學、電等方面的特殊性能。

作為芯片結構內的功能材料層，薄膜性能直接影響電路圖形轉移質量和芯片芯能，除了與沉積材料有關，最主要受薄膜沉積工藝影響。

按照工藝原理的不同，薄膜沉積設備可分為物理氣相沉積（PVD）設備、化學氣相沉積（CVD）設備和原子層沉積（ALD）設備，三者各有優勢。

其中，CVD占沉積設備整體市場份額的64%，其技術路線較多且具有較好的孔隙填充和膜厚控制能力，是應用最廣的沉積設備。

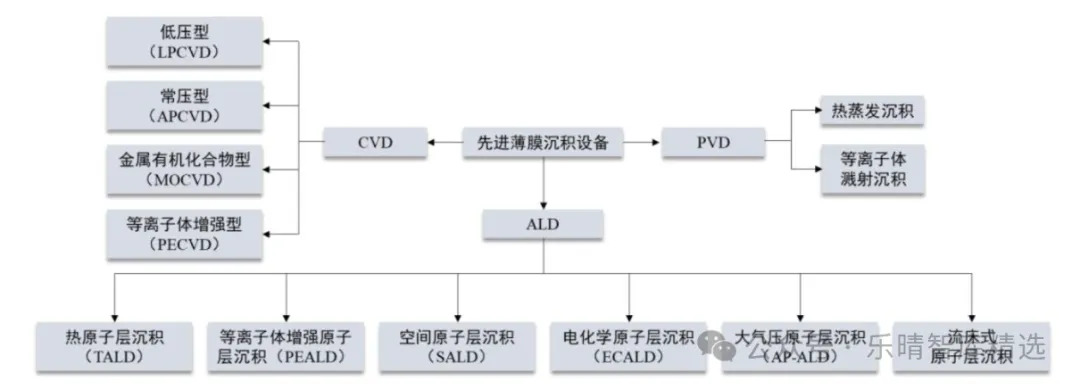

薄膜沉積設備分類圖示：

??

資料來源：微導納米

薄膜沉積設備技術壁壘高，價值占比大。

不同芯片結構要求的薄膜種類、沉積工序和性能指標均有不同，因此設備設計制造壁壘較高，驗證周期較長。

從全球市場格局來看，薄膜沉積設備主要由日本、美國和歐洲的廠商主導。

據Gartner數據，在PVD設備方面應用材料具有絕對份額優勢，占據85%的市場份額；CVD設備市場來看，應用材料、泛林半導體和東京電子是CVD設備市場中的佼佼者；ALD設備中，東京電子和ASMI是行業龍頭，分別占有31%和29%的市場份額。

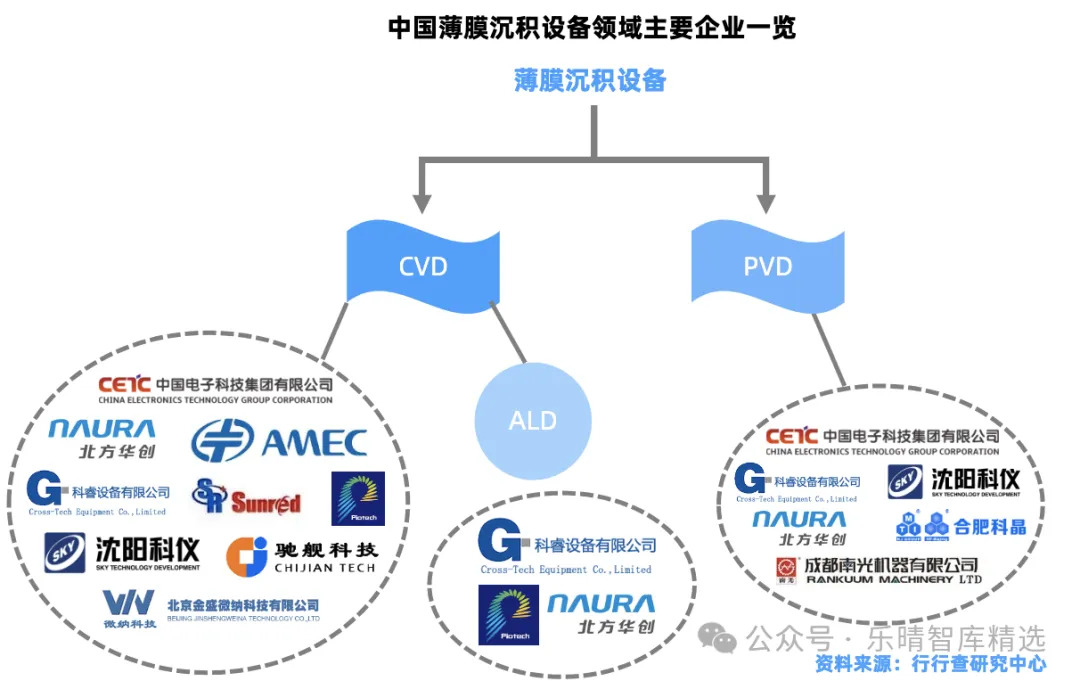

國內廠商中，北方華創、拓荊科技、中微公司、微導納米薄膜沉積設備研發進展較為領先。

??

資料來源：行行查

北方華創的CVD、PVD等相關設備已具備28nm工藝水平；14nm先進制程薄膜沉積設備與ALD設備已在客戶端通過多道制程工藝驗證并實現應用。

中微公司的鎢填充CVD設備可應用于先進邏輯器件接觸孔填充，以及64層、128層和200層以上的3D NAND中的若干關鍵薄膜沉積步驟。

拓荊科技PECVD已實現介質材料全覆蓋，ALD、SACVD、HDPCVD等工藝覆蓋能力不斷提升，混合鍵合設備已量產交付。2023年新推出了等離子體處理優化的SAF薄膜工藝應用設備并出貨至客戶端驗證。

03 ?光刻機

光刻機是芯片制造中光刻環節的核心設備，技術含量、價值含量極高。

光刻采用類似照片沖印的技術，把掩模版上的精細圖形通過光線的曝光印制到硅片上，經過十余代的發展迭代。

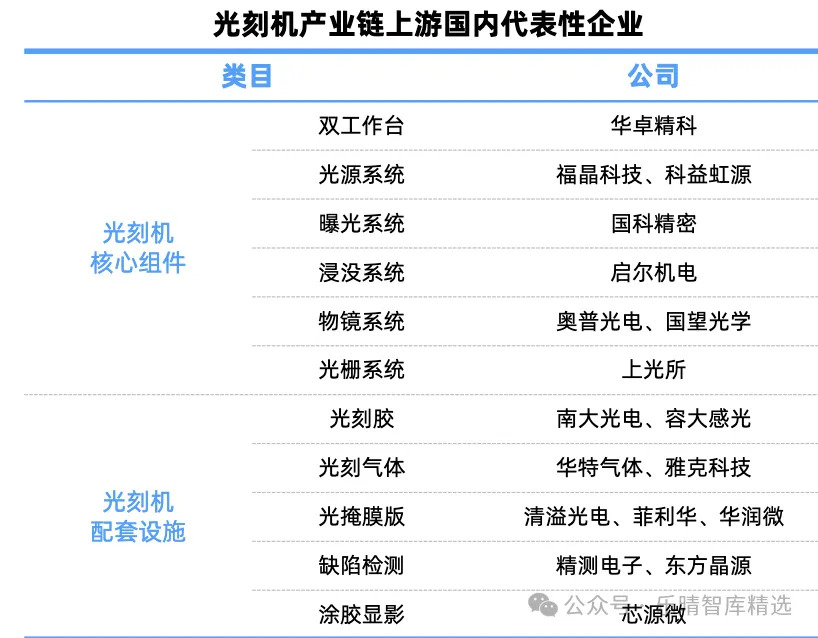

光刻機產業鏈主要包括上游設備及配套材料、中游光刻機系統集成和生產及下游光刻機應用三大環節，技術極為復雜，涉及系統集成、精密光學、精密運動、精密物料傳輸、高精度微環境控制等多項先進技術，部分機型所需的零部件更是多達數十萬件，因此光刻機的生產通常涉及上千家供應商。

??

資料來源：行行查、智研咨詢

光刻機技術壁壘極高，呈現寡頭壟斷格局。

全球前三供應商ASML、Canon、Nikon占據絕大多數市場份額，其中，荷蘭廠商ASML（阿斯麥）市場份額占比82.1%，一家獨大。Canon市場份額占比10.2%，Nikon市場份額占比7.7%。

2024年1-3月，我國光刻機的進口數據顯示，全國共有9個省市參與進口，總計進口光刻機數量呈現地域性集中趨勢。其中，上海市、北京市、山東省、四川省和廣東省位列進口量前五名。五大省市合計占全國光刻機進口總量的86.44%，分別和對應的晶圓及半導體企業規模成正比。

??

來源：海關總署，集微咨詢

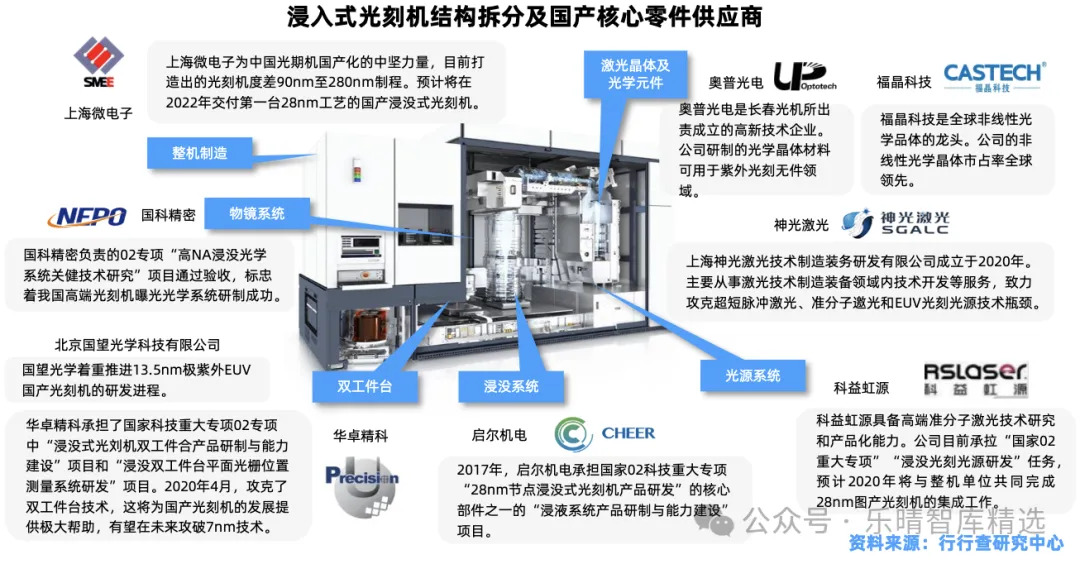

國內對標產品為ASML的DUV光刻機：TWINSCAN NXT:2000i。以NXT:2000i為例，各子系統拆分如下：上海微電子負責光刻機設計和總體集成，北京科益虹源提供光源系統，北京國望光學提供物鏡系統，國科精密提供曝光光學系統，華卓精科提供雙工作臺，浙江啟爾機電提供浸沒系統；芯碁微裝直寫光刻。

??

??

資料來源：行行查

04?涂膠顯影設備

涂膠顯影設備與光刻機緊密協作，是光刻工序中的核心設備。

涂膠顯影設備是光刻工序中與光刻機配套使用的涂膠、烘烤及顯影設備，包括涂膠機、噴膠機和顯影機。

作為光刻機的輸入（曝光前光刻膠涂覆）和輸出（曝光后圖形的顯影），通過機械手使晶圓在各系統之間傳輸和處理，從而完成晶圓的光刻膠涂覆、固化、顯影、堅膜等工藝過程。

不僅直接影響到光刻工序細微曝光圖案的形成，顯影工藝的圖形質量對后續蝕刻和離子注入等工藝中圖形轉移的結果也關鍵影響，是集成電路制造過程中不可或缺的關鍵處理設備。

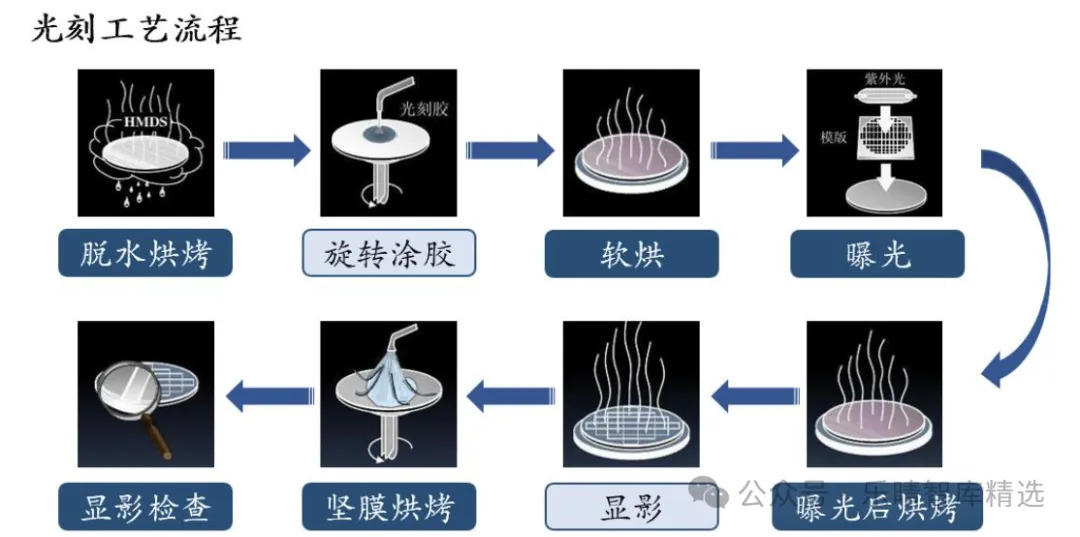

涂膠顯影是光刻環節的核心工序之一：

??

在光刻工序涂膠顯影設備領域，日本仍處于全球領先地位，包括日本東京電子（TEL）、日本DNS（Screen）等，均主要聚焦在前道晶圓加工領域。其中TEL占據全球87%市場份額，一家獨大。

國產廠商芯源微是本土稀缺的涂膠顯影設備供應商，公司于2018年自主研發出首臺國產高產能前道涂膠設備，并成功通過下游集成電路制造廠工藝驗證。目前芯源微生產的前道涂膠顯影設備已獲得了多個前道大客戶訂單及應用，部分型號設備工藝水平已能夠?qū)?biāo)國際主流機臺。

整體來看，涂膠顯影國產化率較低，替代空間十分廣闊。

05 ?清洗設備

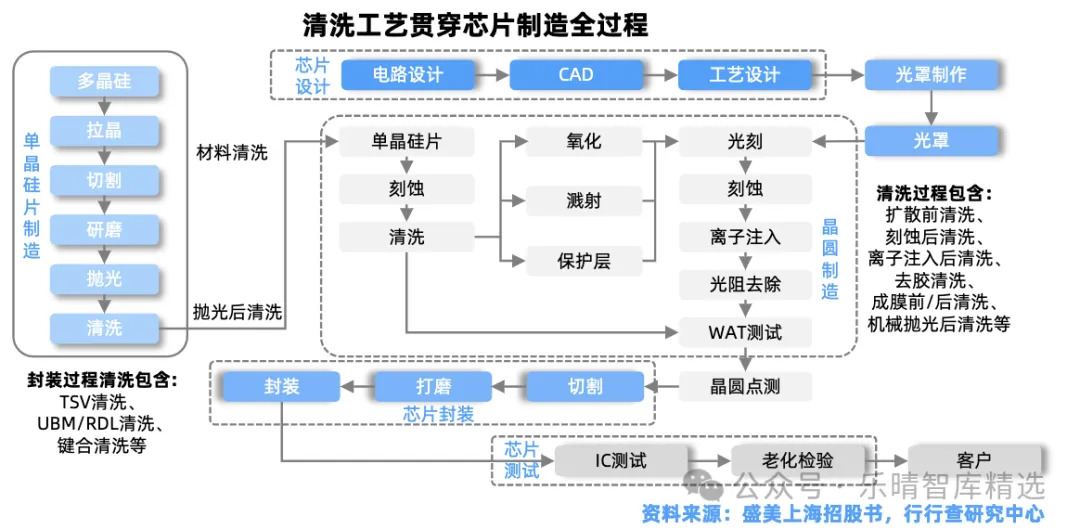

隨著芯片制程工藝技術節點的不斷提高，對每一步驟晶圓表面的污染物和殘留物的要求日益提升。

半導體清洗是針對不同的工藝需求對晶圓表面進行無損傷清洗以去除半導體制造過程中的顆粒、自然氧化層、金屬污染、有機物、犧牲層、拋光殘留物等雜質的工序。

為減少雜質對芯片良率的影響，實際生產中不僅需要提高單次清洗效率，還需在幾乎所有制程前后進行頻繁清洗。

按照清洗原理劃分，清洗工藝可分為干法清洗和濕法清洗，目前90%以上的清洗步驟以濕法工藝為主。

??

在濕法清洗工藝路線下，主要包括單片清洗設備、槽式清洗設備、組合式清洗設備和批式旋轉噴淋清洗設備等，其中以單片清洗設備為主流。

目前全球半導體清洗設備仍由日本公司DNS和TEL主導，兩家市場份額占比合計達77%。

清洗設備國產化率約為31%，突破速度最快，國產化率超過了其他大部分設備。

我國半導體清洗領域的廠商包括盛美上海、北方華創、芯源微和至純科技等。

盛美上海單片清洗設備最高可單臺配置18 腔體，達到國際先進水平，目前正在擬研發的產品包括干法設備拓展領域產品和超臨界CO2清洗干燥設備；芯源微的前道Spin Scrubber 清洗機設備目前已達到國際先進水平，成功實現進口替代。

相比于其他半導體設備，清洗設備的技術門檻較低，未來五年有望率先實現全面國產化。

??

06 ?CMP設備

化學機械研磨/化學機械拋光（CMP）是目前公認的納米級全局平坦化精密加工技術。

在硅片制造環節，在完成拉晶、硅錠加工、切片成型環節后，在拋光環節，為最終得到平整潔凈的拋光片需要通過CMP設備及工藝來實現。

在集成電路制造環節，芯片制造過程按照技術分工主要可分為薄膜淀積、CMP、光刻、刻蝕、離子注入等工藝環節，CMP設備必不可少。

在先進封裝領域，硅通孔（TSV）技術、扇出（Fan Out）技術、2.5D 轉接板（interposer）、3D IC等都需要使用CMP設備。

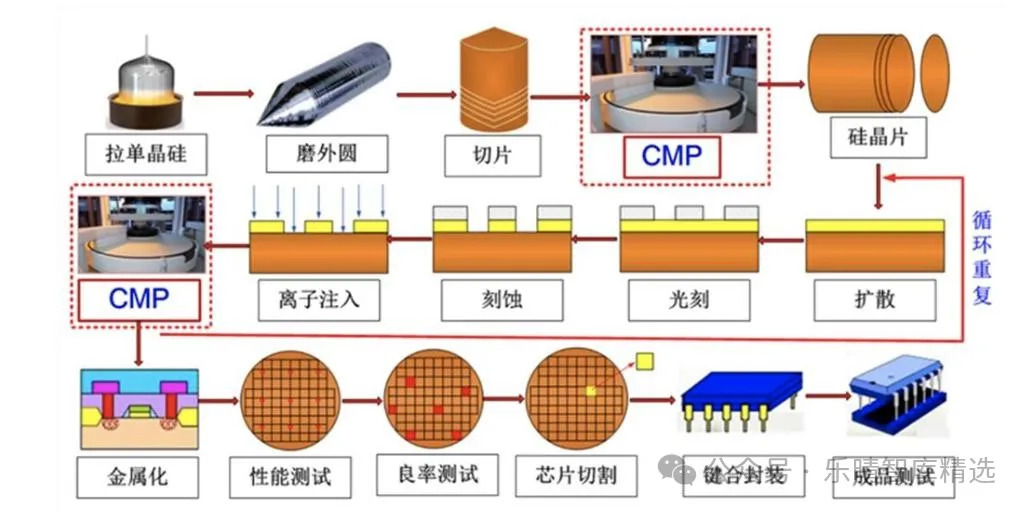

集成電路制造過程及CMP工藝應用場景：

??

資料來源：華海清科

全球CMP設備廠商中，美國廠商應用材料占據絕大部分份額，占比70%。

國內CMP設備的主要供應商為華海清科、北京爍科精微電子裝備有限公司和中電45所。

華海清科占據國產CMP設備銷售的絕大部分市場份額，是國內唯一一家能夠提供12英寸CMP設備商業機型的制造商。2014年公司推出國內首臺擁有核心自主知識產權的12英寸CMP設備，打破了國際巨頭數十年的壟斷。公司Universal H300機臺首臺機臺已發往客戶端進行驗證，已完成多道工藝的小批量驗證，預計24年實現量產。

07?離子注入機

離子注入機是離子注入工藝的核心設備，主要用于晶圓制造中的摻雜工藝。

離子注入是一種摻雜技術，即將特定元素以離子形式加速到預定能量后注入至半導體材料之中，改變其導電特性并最終制成包括晶體管在內的集成電路基本器件。

離子注入機設備十分龐大，包含幾個子系統：氣體系統、電機系統、真空系統、控制系統和最重要的射線系統。

離子注入機系統構成：

??

全球離子注入機市場，美國公司壟斷絕大部分市場份額，應用材料(AMAT)占據了約70%的市場份額，壟斷全球離子注入市場，此外，亞舍立(Axcelis)占據約20%的市場份額。

日本也擁有日新、日本真空、住友重工等離子注入機知名廠商。

國內企業中，只有凱世通和中科信具備集成電路離子注入機的研發和生產能力。

2024年4月26日，凱世通半導體大束流離子注入機在客戶工廠舉行首臺move in儀式。這是凱世通于2022年1月獲得國內主流12英寸芯片制造廠近7億元的設備訂單后，僅用3個月的時間，完成該訂單的首批多套設備順利發貨。

中科信產品包括中束流、大束流、高能、特種應用及第三代半導體等離子注入機，12英寸45-22nm低能大束流離子注入機研發及產業化項目的實施則進入一個全新的自主創新階段。

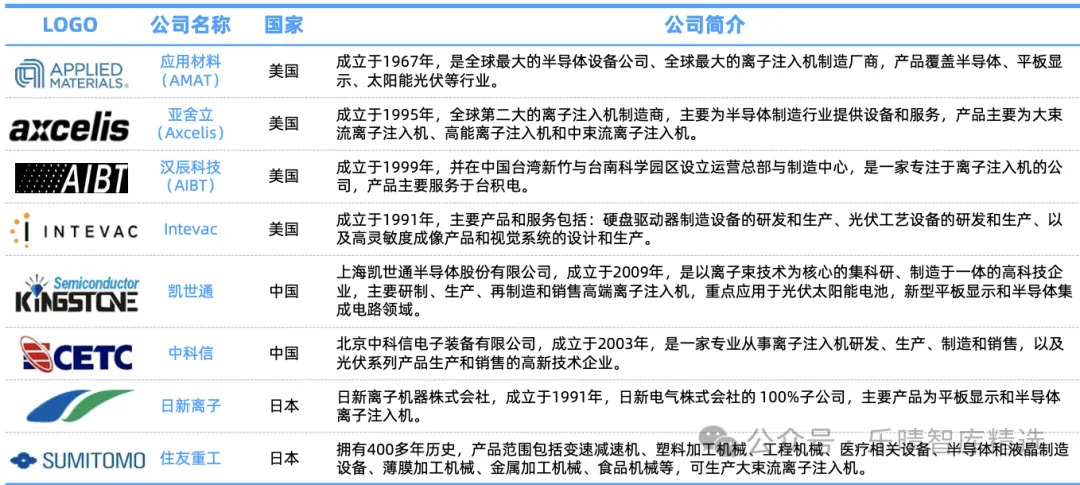

離子注入機主要廠商圖示：

??

資料來源：行行查

08?去膠設備

去膠即刻蝕或離子注入完成之后去除殘余光刻膠的過程。

去膠工藝類似于刻蝕，操作對象是光刻膠。

隨著先進芯片制造工藝的發展，干法去膠設備成為先進光刻中關鍵步驟。

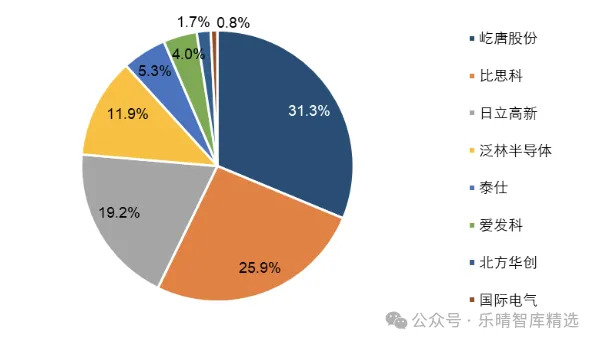

全球干法去膠設備領域呈現多寡頭競爭的發展趨勢，前五大廠商的市場份額合計超過90%。

國內廠商屹唐半導體市占率位居全球第一，已全面覆蓋全球前十大芯片制造商和國內行業領先芯片制造商。公司當前已量產的干法去膠設備已可用于90-5nm邏輯芯片、1Y到2Xnm（約14-29nm）系列DRAM芯片以及32-128層3D NAND芯片的生產。

屹唐半導體主要產品為各類等離子體干法去膠設備，其收購的Mattson在去膠領域具有長期技術積累，國產化率相對較高；盛美上海產品為濕法光刻膠剝離設備。

??

資料來源：Gartner

封裝與測試是集成電路的后道工序。

在芯片封裝完成后，通過測試機和分選機的配合使用，對電路成品進行功能及穩定性測試，挑選出合格成品，并根據器件性能進行分選、記錄和統計，保證出廠的電路成品的功能和性能指標符合設計規范，實現對電路生產的控制管理。

分選機將芯片逐個傳送至測試位置，測試機對待測芯片施加輸入信號，采集輸出信號與預期值進行比較，判斷芯片的性能和功能有效性，而后分選機根據測試結果對芯片進行取舍和分類。

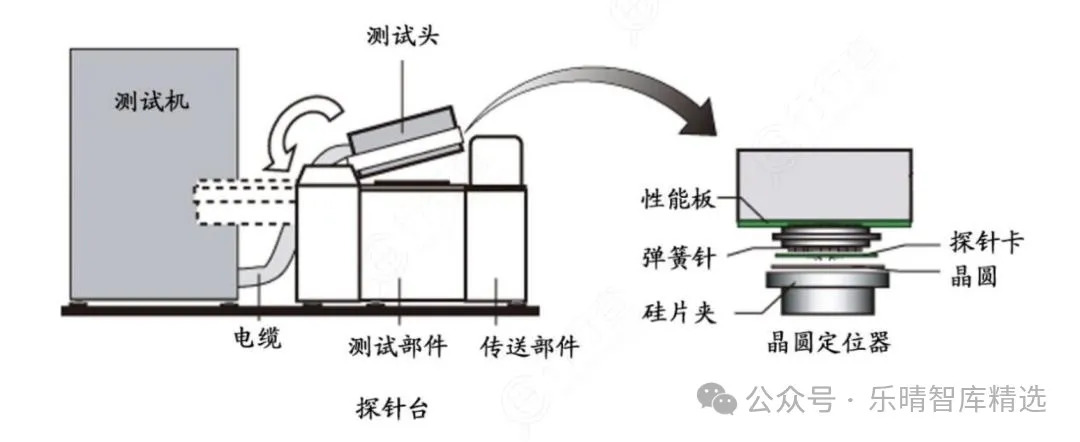

晶圓檢測中的探針臺和測試機工作示意圖：

??

資料來源：MJC

09?測試機

半導體測試機又稱半導體自動化測試機。

測試機對芯片施加輸入信號、采集輸出信號，并將測試結果通過傳送給探針臺，探針臺據此對芯片進行打點標記，形成晶圓的Map圖。

測試機的主要細分領域為模擬測試機（包括分立器件測試機、模擬測試機和數?；旌蠝y試機）、SoC測試機、存儲器測試機和RF測試機，其技術特點和難點各有不同，單臺價格差異也甚遠，相對來說模擬測試機技術難度最低單臺價值最低，SoC和存儲器測試機難度最大、單臺價值量較高。

縱觀整個測試機市場，國外廠商測試機具有較大領先優勢。

測試服務廠家主要分為兩類：封測廠自有測試產線；專業的第三方測試公司。

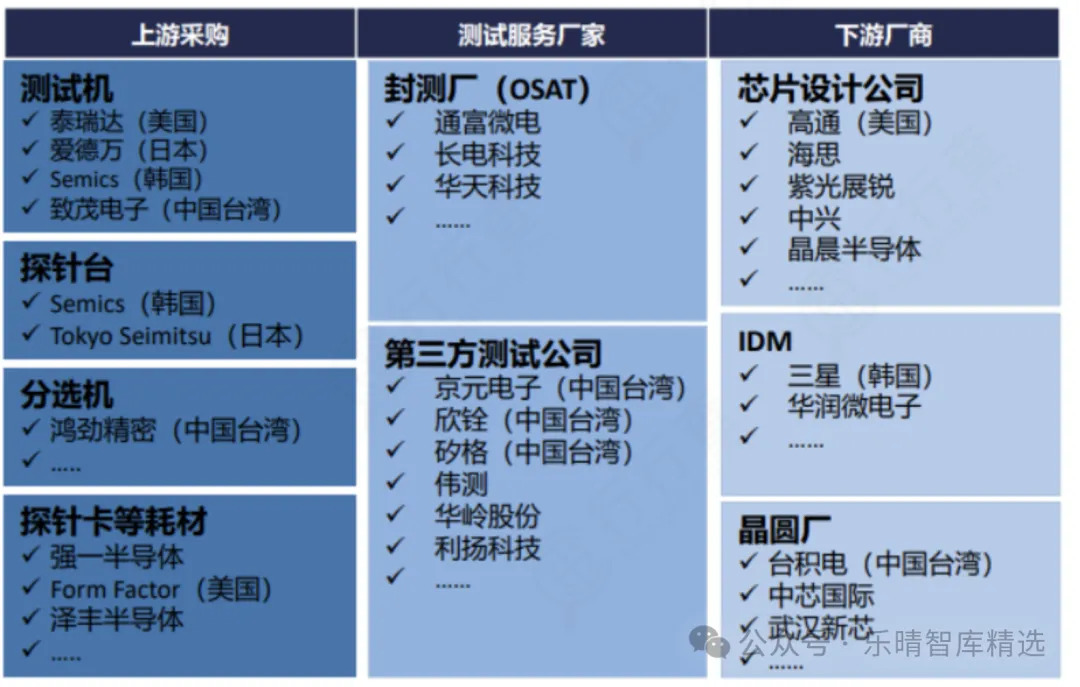

測試服務產業產業鏈圖示：

??

測試機行業內國外公司主要有泰瑞達、愛德萬、科休半導體，國內代表廠商主要是長川科技、華峰測控。

技術難度較低模擬測試機已基本實現自產自用，但技術難度要求較高的SoC測試機、存儲器測試機及RF測試機國產自給率仍然很低。

市占最大的SoC測試機，自給率也較低，僅為10%左右，即使國內如長川科技、悅芯科技等廠商能夠開發出SoC測試機，但實現像模擬測試機那樣的高自給率還需要較長國產替代進程。

各類測試機國內主要廠商及國內自給率：

??

資料來源：創道硬科技、天風證券

在國內封測需求增加、產能吃緊、價格上升的情況下，國內四大封測廠長電科技、通富微電、華天科技、晶方科技募資擴產有利拉動上游測試設備廠。

國內集成電路封測行業競爭格局：

??

數據來源：甬矽電子

10?分選機

分選機主要應用于芯片設計檢驗階段和成品終測（FT）環節，是終測環節重要檢測設備之一。

先進封裝多用于功能復雜的電子設備所用芯片，芯片的尺寸既不能太小也不能太大，并且一般呈現扁平形態，對其測試一般會選用平移式分選機。

分選機的主要廠商有科休、科利登、愛德萬、鴻勁、長川科技等?？菩菔召徔评牵╔cerra）后，進一步提升了全球分選機市場的集中度。

國內分選機企業主要有長川科技（重力式和平移式分選機）、金海通（平移式分選機）、上海中藝（重力式分選機）、格朗瑞（轉塔式分選機）、精測電子等。

11?探針機

探針臺的主要作用是將晶圓和測試機相連接，具體過程為：探針臺將晶圓逐片自動傳送至測試位置，芯片的Pad點通過探針、專用連接線與測試機的功能模塊進行連接。

探針臺要求的精確定位程度非常高，因而具備比分選機更高的壁壘。

全球探針臺市場主要由東京精密與東京電子兩家日本企業占據，兩者的市場份額可以達到80%以上。國內探針機主要布局廠商包括長川科技、華峰測控、精測電子、華興源創、中電45所、北方華創、瑞科儀器等。

整體來看，國產替代第一階段已初步完成，部分環節仍處于“卡脖子”階段。我國半導體產業近年來迎來高速發展期，雖然在高端光刻機和量測/檢測設備方面，國內替代進展相對緩慢，但在清洗、CMP、熱處理等領域的國產化率已超30%，尤其在成熟制程等領域，憑借成本及效率優勢已展現出國內企業的競爭力。

國內企業在提高先進制程相關設備的自主研發能力方面邁出穩健步伐，隨著先進制程產品逐步成熟以及先進制程持續擴產，國產廠商設備有望在導入窗口內進一步成熟，持續提升整體國產化率。
